Wilo Yonos PARA HF 25/12 PN10 Yüksek Verimli Sirkülasyon Pompası (12 m Basma Yüksekliği - Rp 1 Rakorlu Bağlantı) - 2158743
1- Genel Tanıtım
Wilo Yonos PARA HF 25/12 PN10, ıslak rotorlu, elektronik regülasyonlu yüksek verimli bir sirkülasyon pompasıdır. Tip kodundaki "25" rakorlu bağlantı ölçüsünü (Rp 1), "/12" ise Q = 0 m³/h noktasındaki 12 m maksimum basma yüksekliğini, "HF" ise serinin High Flow (yüksek debi) sürümü olduğunu gösterir. Halk arasında "kalorifer pompası", "sirkülasyon motoru" ya da "devir daim pompası" olarak aranan bu sınıfın, yüksek basma yüksekliği isteyen tesisatlara yönelik üyesidir.

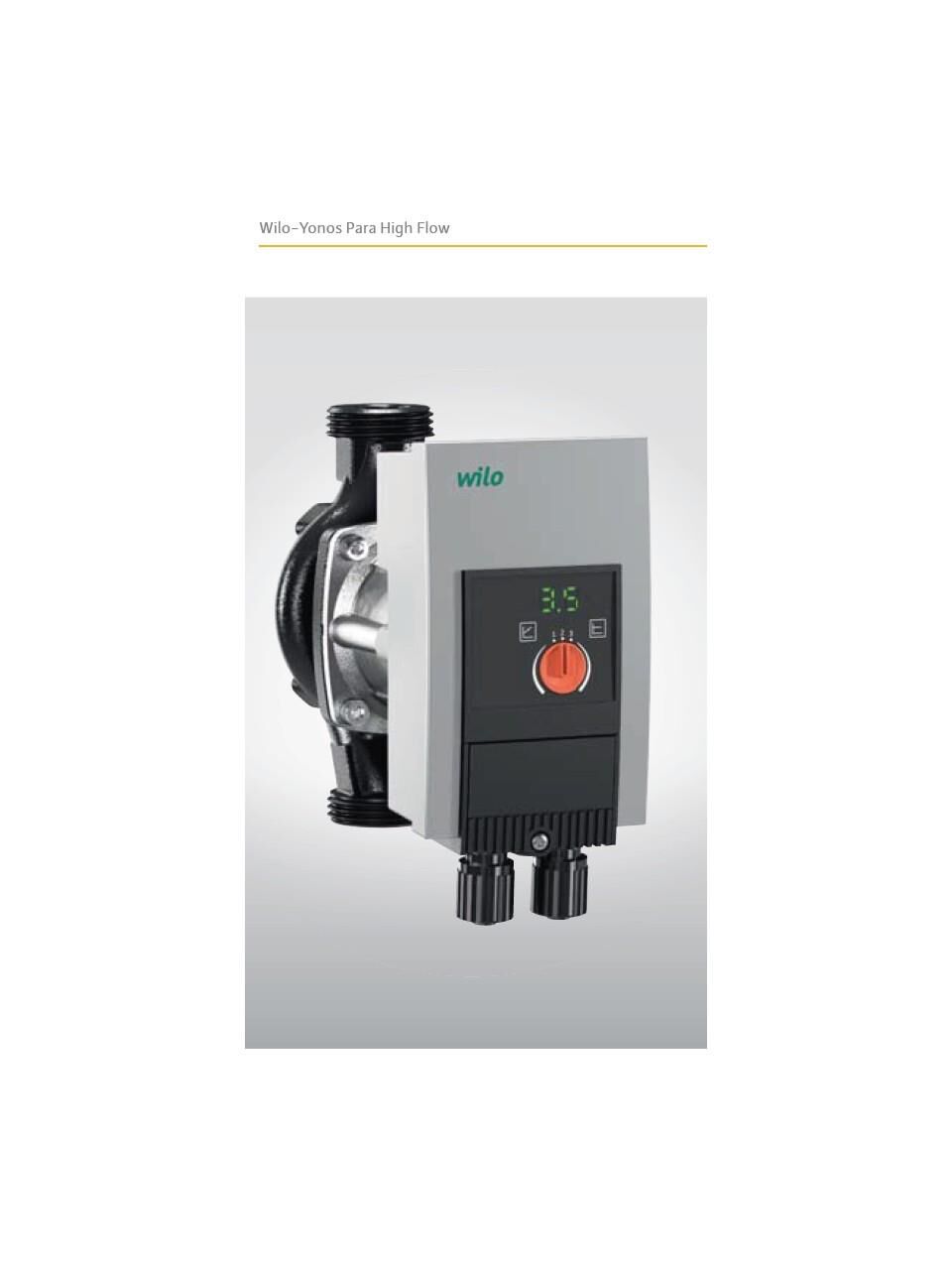

Pompanın motor gövdesi üzerinde dikey konumlu bir regülasyon modülü bulunur. Modül, LED göstergesi üzerinden ayarlanan hedef basma yüksekliğini metre cinsinden gösterir; kumanda düğmesi çevrilerek hedef değer değiştirilir. Fark basıncı değişken (Δp-v) ve fark basıncı sabit (Δp-c) regülasyon şekillerinin yanı sıra pompa, regülasyonsuz olarak üç sabit devir kademesinden birinde de çalıştırılabilir.
2- Kimler İçin Uygun
Bu pompa, tesisat ustaları, mekanik tesisat firmaları ve bina teknik işletme ekipleri için tasarlanmıştır. Montaj ve elektrik bağlantısının yalnızca uzman personel tarafından, geçerli yönetmeliklere uygun şekilde yapılması üretici tarafından şart koşulmuştur; ürün son kullanıcının kendi başına devreye alacağı bir cihaz değildir.
Ulupınar Mühendislik, 1978'den bu yana ısıtma ve tesisat malzemeleri tedarik ediyor. Yonos PARA HF 25/12 PN10, Wilo ürün numarası 2158743 ile Ulupınar güvencesiyle faturalı olarak gönderilir.
3- Kullanım Alanları ve Uyumluluk
Üreticinin kullanım amacına uygun kullanım tanımına göre Wilo-Yonos PARA High Flow serisi pompalar şu sistemlerde akışkan sirkülasyonu için kullanılır: sıcak sulu ısıtma tesisatları, soğutma suyu ve soğuk su sirkülasyonları, kapalı endüstriyel sirkülasyon sistemleri ve güneş enerjisi sistemleri.
İzin verilen akışkanlar VDI 2035 / VdTÜV Tch 1466 uyarınca ısıtıcı suyu ile maksimum 1:1 karışım oranında su/glikol karışımlarıdır; glikol karıştırıldığında pompanın basma verileri yüksek viskoziteye göre düzeltilmelidir. Yağ ya da yağ içeren akışkanlar ile gıda maddesi içeren akışkanlar kapsam dışıdır.
DİKKAT: Kullanılan malzemeler nedeniyle Wilo-Yonos PARA High Flow serisi pompalar kullanma suyu (içme/kullanım suyu) ve gıda maddeleri için kullanılamaz.
Montaj, pompa mili yatay konumdayken ve gerilimsiz olarak yapılmalıdır; kablo bağlantısı yukarı bakan modül konumuna izin verilmez. Elektronik modülün çevresinde en az 10 cm boşluk bırakılması gerekir.
4- Öne Çıkan Avantajlar
Elektronik regülasyonun sağladığı başlıca kazanımlar üretici tarafından şöyle sıralanır: işletme giderleri azalırken enerji tasarrufu sağlanması, sıvı akışlarından kaynaklanan seslerin azaltılması ve taşma valflerinin kullanımına ihtiyaç duyulmaması. Pompa, termostat valfleri, alan valfleri ve mikserlerin bulunduğu tesisatlarda değişken güç ihtiyacına sürekli olarak uyum sağlar.
Gövde gri dökümden, çark PP-GF40'tan, mil paslanmaz çelikten, yatak ise karbon-grafitten üretilmiştir. Genel arıza sinyali kontağı (SSM) bir bina otomasyonuna bağlanabilir; arıza durumunda modüldeki arıza bildirim LED'i kırmızı sürekli ışık gösterir.
Ürün Ulupınar güvencesiyle faturalı olarak kargolanır ve 2 yıl üretici garantisi kapsamındadır.
5- Kutu İçeriği
- 1 x Wilo Yonos PARA HF 25/12 PN10 komple pompa
- 2 x Rakorlu bağlantı contası
- 1 x Montaj ve kullanma kılavuzu
Not: Rakorlu bağlantı parçalarının (rakorların) kendisi teslimat kapsamında değildir; montajdan önce uygun rakorlu bağlantıların takılması gerekir. Isı yalıtım ceketi ve "Cooling-Shell" soğutma yalıtım ceketi aksesuardır ve ayrıca sipariş edilir.
6- Teknik Özellikler
| Ürün tanımı | Yonos PARA HF 25/12 PN10 |
| Wilo ürün numarası | 2158743 |
| Maksimum basma yüksekliği (Q = 0 m³/h) | 12 m |
| Rakorlu bağlantı | 25 (Rp 1) |
| Şebeke bağlantısı | 1~230 V (±%10, DIN IEC 60038), 50/60 Hz |
| Pompa kumandası | Elektronik regülasyonlu (Δp-v, Δp-c, 3 sabit devir kademesi) |
| İzin verilen akışkan sıcaklığı | -20 °C ila +110 °C |
| Sıcaklık sınıfı | TF110 |
| İzin verilen ortam sıcaklığı | -20 °C ila +40 °C |
| Havadaki maks. bağıl nem | ≤ %95 |
| Kaçak akım ΔI | ≤ 3,5 mA |
| Emisyon/gürültü seviyesi | < 52 dB(A) (seri geneli; pompa tipine bağlı) |
| Asgari giriş basıncı (Rp 1) | -20…+50 °C'de 0,3 bar · +95 °C'de 1,0 bar · +110 °C'de 1,6 bar |
| Pompa gövdesi | Gri döküm |
| Çark | PP-GF40 |
| Mil | Paslanmaz çelik |
| Yatak | Karbon-grafit |
7- Sık Sorulan Sorular
Kutudan tam olarak ne çıkar?
Komple pompa, rakorlu bağlantı için 2 adet conta ve montaj ve kullanma kılavuzu. Rakorların kendisi ve yalıtım ceketi kutuda yoktur; bunlar ayrıca temin edilir.
"25/12" ne anlama geliyor?
Üreticinin tip kodlamasına göre 25, rakorlu bağlantı ölçüsünü (Rp 1); 12 ise Q = 0 m³/h noktasındaki maksimum basma yüksekliğini metre cinsinden ifade eder.
Pompayı kullanma suyu (temiz su) hattında kullanabilir miyim?
Hayır. Üretici, kullanılan malzemeler nedeniyle bu serinin kullanma suyu ve gıda maddeleri için kullanılamayacağını açıkça belirtir. Kullanım alanı sıcak sulu ısıtma tesisatları, soğutma/soğuk su sirkülasyonları, kapalı endüstriyel sirkülasyon sistemleri ve güneş enerjisi sistemleridir.
Hangi çalışma modları var?
Fark basıncı değişken (Δp-v), fark basıncı sabit (Δp-c) ve regülasyonsuz üç sabit devir kademesi. Ayarlanan hedef basma yüksekliği modüldeki LED göstergede metre olarak okunur.
Antifriz (glikol) kullanabilir miyim?
Su/glikol karışımlarına maksimum 1:1 oranında izin verilir. Bu durumda pompanın basma verileri artan viskoziteye göre düzeltilmelidir ve yalnızca korozyon önleyici inhibitör içeren marka ürünler kullanılmalıdır.
Montajı kendim yapabilir miyim?
Üretici, montaj ve elektrik bağlantısının yalnızca uzman personel tarafından ve geçerli yönetmeliklere uygun şekilde yapılmasını şart koşar. Ulupınar'dan aldığınız ürün 2 yıl üretici garantisi kapsamındadır; kurulumu yetkin bir tesisat teknisyenine yaptırmanızı öneririz.
