1- Genel Tanıtım

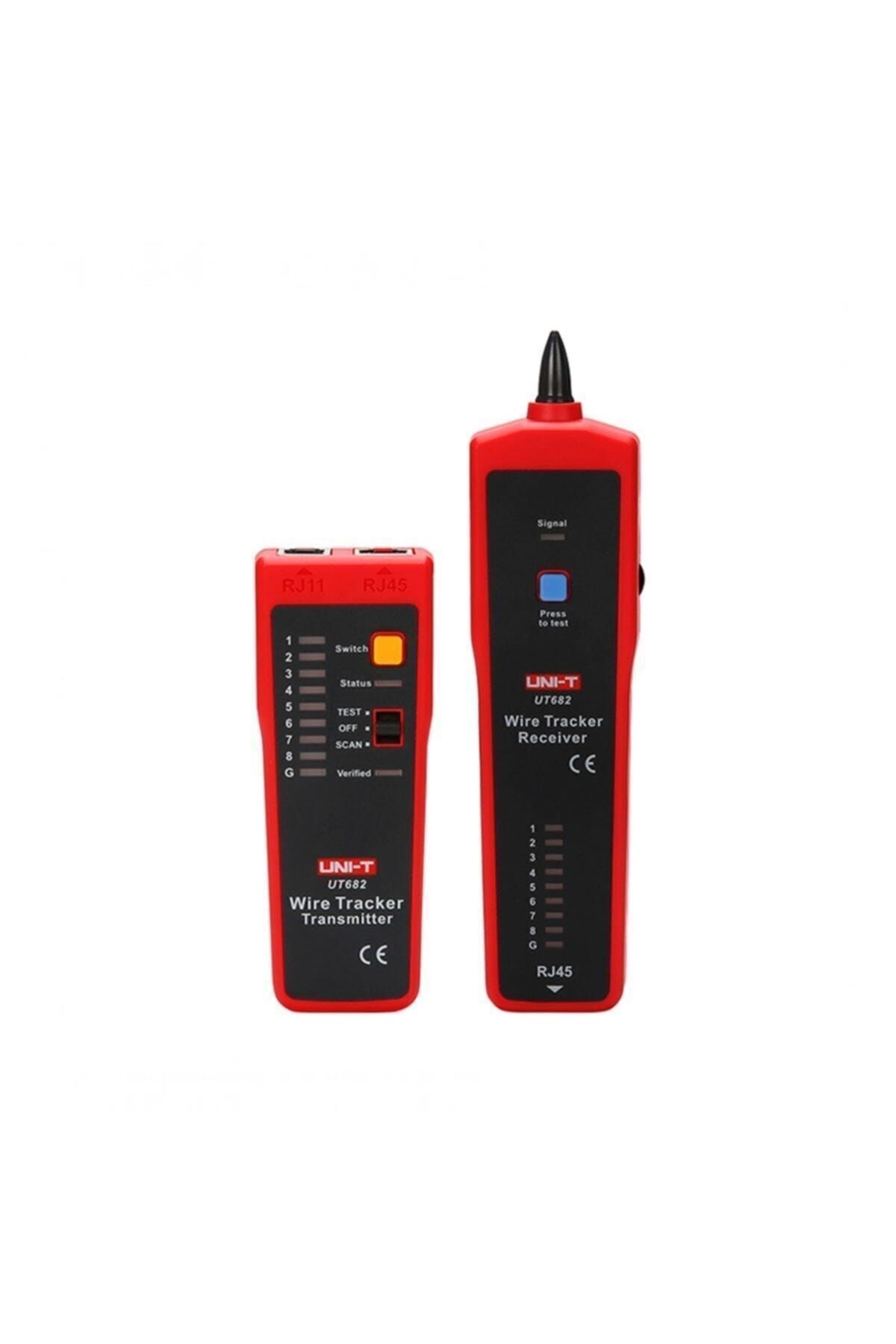

Uni-T UT682, halk arasında "kablo bulucu", "hat izleyici" ya da "tone/probe seti" olarak da anılan bir kablo test ve izleme cihazıdır (wire tracker). Bir verici (transmitter) ve bir alıcıdan (receiver) oluşan cihaz, telefon hattı, ağ (LAN/Ethernet) kablosu, koaksiyel kablo ve elektrik telini yalıtımını açmadan, duvar veya döşeme arkasında dahi izleyebilir.
2- Kimler İçin
UT682; internet kafe işletmecileri, telekomünikasyon firmaları, kurumsal ağ yöneticileri ile elektrik-elektronik tesisat teknisyenleri için tasarlanmış bir saha aletidir. Ulupınar Mühendislik güvencesiyle faturalı olarak temin edilen cihaz, orijinal ambalajıyla teslim edilir.
3- Kullanım Alanları
UT682, telefon hatlarını 3.000 metreye kadar, korumasız ve korumalı kabloları ise 320 metreye kadar izleyebilir; canlı (enerjili) pano/switchboard ortamında dahi 100 metreye kadar hat izleme yapabilir. Ağ kablosunda 9 LED'lik (LED1-LED8, LED_G) hat sırası göstergesiyle normal bağlantı, kısa devre, açık devre ve çapraz bağlantı durumlarını ayrı ayrı gösterir; hat sırası ölçüm hızı hızlı/yavaş olarak seçilebilir. Ayrıca ses sinyali ile 1.000 metreye, video hattında ise 100 metreye kadar test yapılabilir. Alıcı üzerindeki ses seviyesi ayarı ve kulaklık girişi, gürültülü ortamlarda çalışmayı kolaylaştırır; tek/çift ton test modu arasında geçiş yapılabilir.
DİKKAT: Elektrik hattı (güç kablosu) izleme fonksiyonu yalnızca enerjisi kesilmiş kablolarda kullanılır; cihaz resmi kullanım kılavuzuna göre 37 V AC / 52 V DC üzerindeki gerilimli devrelerde kullanılamaz.
4- Avantajlar
UT682'yi öne çıkaran özellik, tek bir cihazla telefon, ağ ve elektrik hattını aynı sette test edebilmesidir: açık/kısa devre testi, kopuk kablo tespiti, düşük pil göstergesi ve hafif taşınabilir yapısı (verici ~125 g, alıcı ~153 g) sahada hızlı çalışmayı sağlar. Ulupınar Mühendislik'in deposundan faturalı olarak hızlı kargoya verilir.
5- Kutu İçeriği
- 1 x Verici (Transmitter)
- 1 x Alıcı (Receiver)
- 2 x 9V Pil
- 1 x RJ11 bağlantı kablosu
- 1 x Timsah ağızlı (krokodil) RJ11 adaptör kablosu
- 1 x RJ45 bağlantı kablosu
- 1 x Taşıma çantası (kumaş)
- 1 x Kullanım kılavuzu (İngilizce)
6- Teknik Özellikler
| Ürün Adı | Wire Tracker (Kablo Test ve İzleme Cihazı) |
| İzlenebilen Kablo Tipleri | LAN kablosu, telefon hattı, koaksiyel kablo, elektrik teli |
| Telefon Hattı İzleme Mesafesi | ≥3.000 m |
| Korumasız Kablo İzleme Mesafesi | ≥320 m |
| Korumalı Kablo İzleme Mesafesi | ≥320 m |
| Canlı Pano (Switchboard) Hat İzleme Mesafesi | ≥100 m |
| Ses Sinyali Test Mesafesi | ≥1.000 m |
| Video Hattı Mesafesi | ≥100 m |
| Sinyal İletim Biçimi | Çoklu frekans darbesi (multi frequency pulse) |
| Sinyal Gücü Gösterge Işığı | Var |
| Açık/Kısa Devre Testi | Var |
| Kopuk Kablo Tespiti | Var |
| DC Gerilim / Polarite Tespiti | Var (DCV fonksiyonu) |
| Hat Sırası (Line Sequence) Göstergesi | 9 LED (LED1-LED8, LED_G), hızlı/yavaş seçilebilir |
| LAN Kablosu Korumalı/Korumasız Göstergesi | Var |
| Verici Çıkış Gerilimi | ≥12 V tepeden tepeye (peak-peak) |
| Verici Düşük Pil Göstergesi | 6,6 V ±0,5 V |
| Maks. Verici Çalışma Akımı | 25 mA |
| Verici Giriş Gerilim Koruması | 52 V DC |
| Maks. Alıcı Bekleme Akımı | ~10 mA |
| Maks. Alıcı Çalışma Akımı | <40 mA (AC, RMS) |
| Güç Kaynağı (Verici / Alıcı) | 9 V pil (her biri için 1 adet, toplam 2 adet) |
| Kulaklık Girişi | Alıcı üzerinde mevcut (kulaklık kutuya dahil değildir) |
| Çalışma Sıcaklığı | 0°C - 40°C |
| Depolama Sıcaklığı | -10°C - 50°C |
| Çalışma Nemi | %20 - %75 RH |
| Depolama Nemi | %10 - %90 RH |
| Maks. Çalışma Rakımı | ≤2.000 m |
| Ürün Rengi | Kırmızı ve gri |
| Net Ağırlık | Verici ~125 g, Alıcı ~153 g |
| Ürün Ölçüleri | Verici 125 x 48 x 28 mm, Alıcı 195 x 48 x 30 mm |
| Uygulanan Standart | EN61326-1:2013, EN61326-2-2:2013 |
| Sertifikasyon | CE, UKCA |
| Güvenlik Sınırı | 37 V AC / 52 V DC üzeri gerilimli devrelerde kullanılmaz |
7- SSS
UT682 hangi kablo tiplerini izleyebilir?
LAN/Ethernet kablosu, telefon hattı, koaksiyel kablo ve elektrik telini yalıtımı açmadan izleyebilir.
Kutudan pil çıkar mı?
Evet, verici ve alıcı için toplam 2 adet 9V pil kutuyla birlikte gelir.
Cihaz enerjili (canlı) hatlarda kullanılabilir mi?
Canlı pano/switchboard ortamında telefon-ağ hatlarını izleyebilir; ancak elektrik hattı (güç kablosu) testi yalnızca kablonun enerjisi kesilmişken yapılmalıdır. Cihaz 37 V AC / 52 V DC üzerindeki gerilimli devrelerde kullanılamaz.
Kulaklık cihazla birlikte gelir mi?
Hayır. Alıcıda gürültülü ortamlar için kulaklık girişi bulunur, ancak kulaklık kutuya dahil değildir; kullanıcı tarafından ayrıca temin edilmelidir.
Ağ kablosunda kısa devre, kopukluk veya çapraz bağlantı tespit edilebilir mi?
Evet, 9 LED'lik hat sırası göstergesiyle normal bağlantı, kısa devre, açık devre ve çapraz bağlantı durumları ayrı ayrı görüntülenir.
