1- Genel Tanıtım

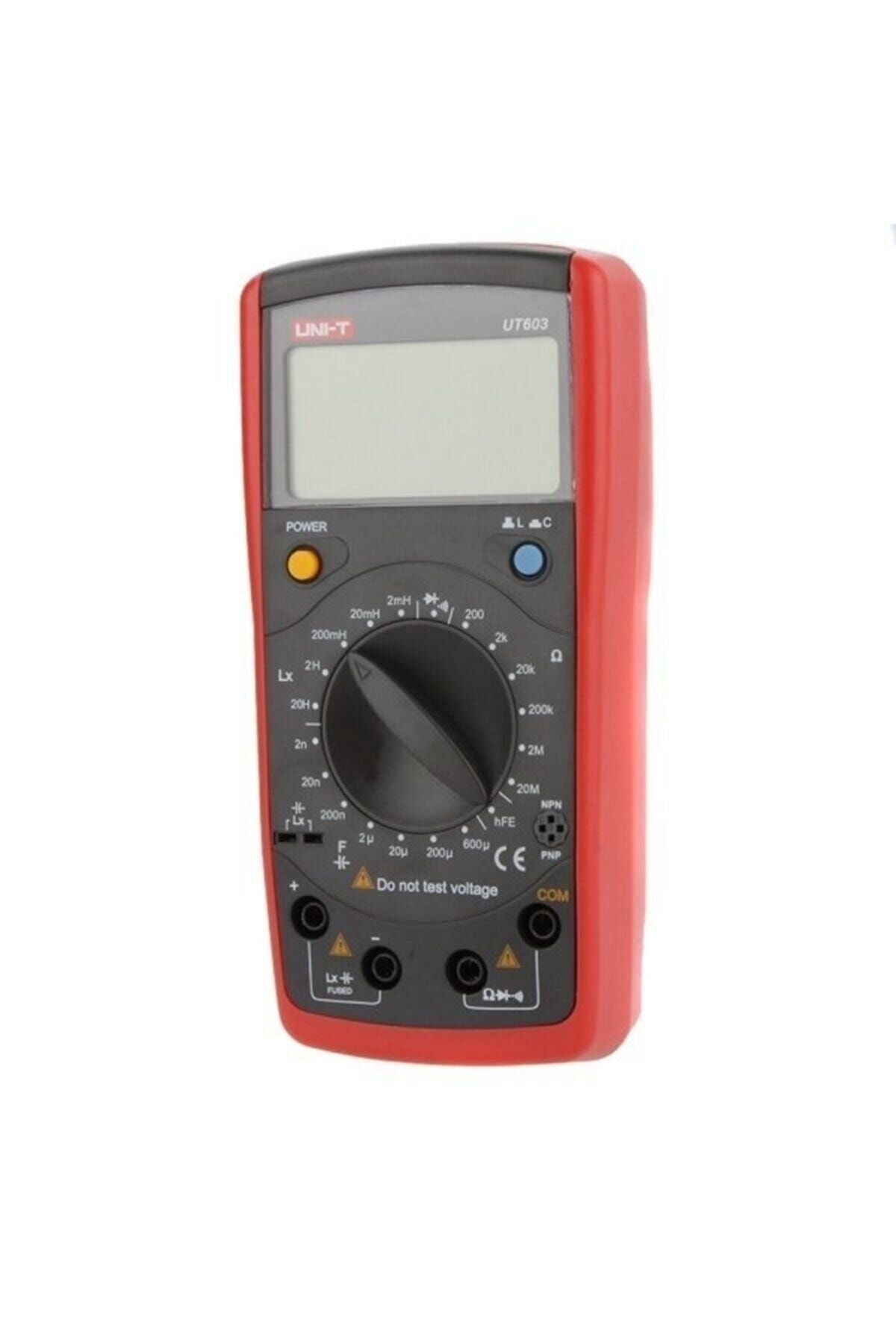

Uni-T UT603, direnç (R), endüktans (L) ve kapasitans (C) ölçen; ayrıca diyot, transistör (hFE) ve süreklilik (buzzer) testi yapabilen dijital, el tipi bir bileşen test cihazıdır. Halk arasında "LCR ölçer", "kapasitans metre" veya "endüktans metre" olarak da aranır. 2000 sayaçlı LCD ekranı ve manuel aralık seçimi ile net ve güvenilir okuma sağlar.
2- Kimler İçin Uygun
Elektronik kart tamircileri, hobi elektronikçileri, üretim/kalite kontrol ve bakım personeli ile okul/laboratuvar kullanıcıları için pratik bir ölçüm cihazıdır. Ulupınar Mühendislik güvencesiyle faturalı olarak, orijinal ambalajında gönderilir.
3- Kullanım Alanları
Kondansatör kapasitesinin kontrolü, bobin/motor sargısı endüktansının ölçülmesi, direnç değeri doğrulama, diyot ve transistör sağlık kontrolü ile devre sürekliliği testi gibi işlerde kullanılır. Dikkat: UT603 bir multimetre değildir; gerilim (voltaj) veya akım ölçmez, yalnızca R/L/C ve yukarıda sayılan bileşen testlerini yapar.
4- Ayırt Edici Avantajlar
600 µF'a kadar kapasitans, 20 H'e kadar endüktans ve 20 MΩ'a kadar direnç ölçebilen geniş aralığı, taşınabilir gövdesi ve tek elle kullanılabilen tasarımıyla saha ve atölye kullanımına uygundur. Ulupınar'ın deposundan faturalı olarak aynı gün kargolanır; 2 yıl üretici garantisi kapsamındadır.
5- Kutu İçeriği
- 1 x Uni-T UT603 LCR metre (ana gövde)
- 1 çift x test kablosu (timsah klemeli)
- 1 x 9V alkalin pil (cihaza takılı halde gelir)
- 1 x koruyucu kılıf (holster)
- 1 x İngilizce kullanım kılavuzu
6- Teknik Özellikler
| Direnç ölçüm aralığı | 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ |
| Direnç doğruluğu | ±(%0,8 okuma + 1 basamak) |
| Kapasitans ölçüm aralığı | 2 nF / 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 600 µF |
| Kapasitans doğruluğu | ±(%1 okuma + 5 basamak) |
| Endüktans ölçüm aralığı | 2 mH / 20 mH / 200 mH / 2 H / 20 H |
| Endüktans doğruluğu | ±(%2 okuma + 8 basamak) |
| Ekran | 2000 sayaçlı LCD (3½ hane), maks. gösterim 1999 |
| Ölçüm hızı | saniyede 2-3 ölçüm |
| Aralık seçimi | Manuel |
| Diyot testi | ~5,8 V açık devre gerilimi, ~1 mA ileri akım |
| Süreklilik (buzzer) eşiği | ~10 Ω altında sürekli öter |
| Transistör hFE testi | NPN/PNP, 0-1000 aralığında yaklaşık hFE değeri |
| Aşırı yük koruması | Tüm aralıklarda 250 V DC/AC rms; endüktans/kapasitans girişinde 0,315 A 250 V hızlı tip sigorta (5x20 mm) |
| Çalışma sıcaklığı | 0 °C – 40 °C |
| Saklama sıcaklığı | -10 °C – 50 °C |
| Bağıl nem | 0-30 °C'de %75; 31-40 °C'de %50 |
| Güç kaynağı | 9V alkalin pil (6F22 / NEDA1604 / 006P) |
| Ekran boyutu | 61 x 32 mm |
| Ürün boyutu | 172 x 83 x 38 mm |
| Ağırlık | 312 g (pil dahil) |
| Ürün rengi | Kırmızı - gri |
| Uygunluk/Standart | EMC EN61326 |
| Sertifikalar | CE, UKCA |
7- Sıkça Sorulan Sorular
UT603 gerilim veya akım ölçer mi?
Hayır. UT603 bir multimetre değildir; yalnızca direnç, kapasitans, endüktans, diyot, transistör (hFE) ve süreklilik ölçer/test eder.
Kutudan pil çıkar mı?
Evet, 9V alkalin pil cihaza takılı halde gelir; ayrıca satın almanız gerekmez.
Hangi büyüklüklere kadar ölçüm yapar?
600 µF'a kadar kapasitans, 20 H'e kadar endüktans ve 20 MΩ'a kadar direnç ölçebilir.
Aralık (range) seçimi otomatik mi?
Hayır, manuel aralık seçimlidir; ölçülecek değere göre kadran elle çevrilir.
Sigortası değişebilir mi?
Evet, endüktans/kapasitans giriş korumasında 0,315 A 250 V hızlı tip sigorta (5x20 mm) kullanılır ve kullanıcı tarafından değiştirilebilir.
Garanti süresi nedir?
2 yıl üretici garantisi kapsamındadır.
