1- Genel Tanıtım
UNI-T UT39C+, elektrik ve HVAC (klima/kombi) servis teknisyenleri için tasarlanmış, halk arasında "avometre" ya da "multimetre" olarak bilinen taşınabilir bir dijital ölçüm cihazıdır. 4000 sayımlık ekranı ve CAT II 1000V / CAT III 600V güvenlik sınıfıyla; DC/AC gerilim, DC/AC akım, direnç, kapasitans, frekans, sıcaklık, diyot, süreklilik, hFE (transistör kazancı) ve NCV (temassız gerilim algılama) ölçümlerinin tamamını tek cihazda toplar.
2- Kimler İçin Uygun
Elektrikçiler, elektronik teknisyenleri, HVAC/klima-kombi servis ekipleri ve elektrik tesisatıyla düzenli uğraşan herkes için günlük kullanıma uygun bir ölçüm aletidir. Ulupınar Mühendislik güvencesiyle faturalı olarak, deposundan hızlı şekilde kargoya verilir.
3- Kullanım Alanları
Pano ve devre arıza tespiti, priz/kablo süreklilik kontrolü, transistör (PNP/NPN) test, gerilim altındaki hat/priz üzerinde temassız NCV kontrolü ve kutudan çıkan K tipi termokupl probuyla klima/kombi devrelerinde sıcaklık ölçümü gibi işlerde kullanılır. Sıcaklık ölçüm modu yalnızca UT39C+ ve UT39E+ modellerinde bulunur; temel UT39A+ modelinde yoktur.
4- Ayırt Edici Avantajlar
2 metre yüksekten düşmeye dayanıklı gövde, aşırı gerilim/aşırı akım alarmı, süreklilik ve NCV modlarında sesli/ışıklı uyarı ve düşük güç tüketimiyle uzayan pil ömrü öne çıkan özellikleridir. Siparişiniz Ulupınar Mühendislik deposundan faturalı olarak aynı gün kargoya teslim edilir.

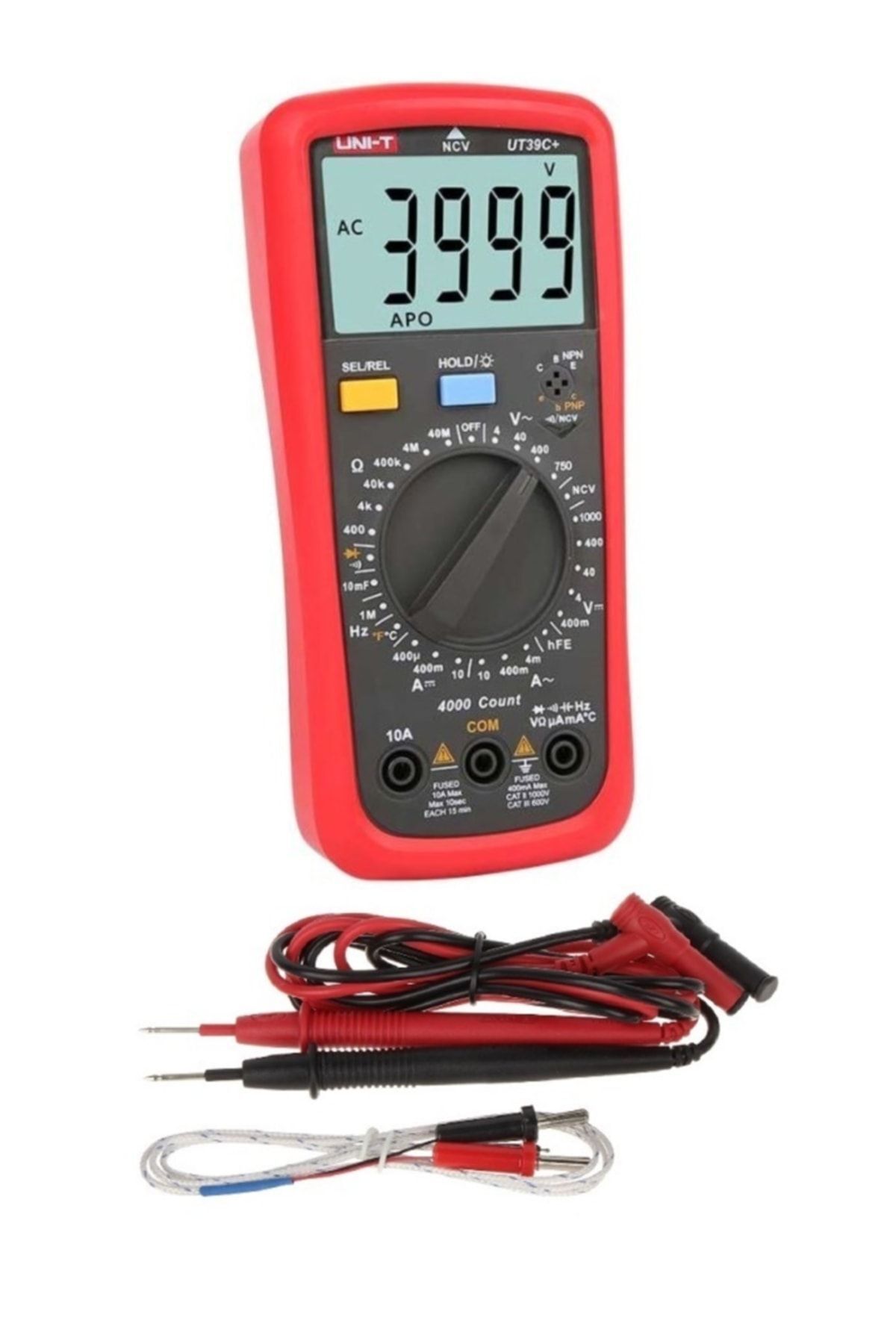

5- Kutu İçeriği
- 1 x UNI-T UT39C+ multimetre gövdesi
- 1 çift test ucu (kırmızı/siyah)
- 1 x K tipi sıcaklık probu
- 1 x kullanım kılavuzu (İngilizce)
6- Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ölçüm kategorisi | CAT II 1000V / CAT III 600V |
| Ekran | 4000 sayım (maks. gösterge 3999), aşırı yükte "OL" sembolü |
| Örnekleme hızı | Saniyede 3 ölçüm |
| Aralık seçimi | Manuel (döner anahtardan kademe seçimi; otomatik aralık yoktur) |
| DC Gerilim | 400,0 mV / 4,000 V / 40,00 V / 400,0 V / 1000 V — doğruluk ±(%0,5+5), 1000V kademesinde ±(%0,7+3) |
| AC Gerilim | 4,000 V / 40,00 V / 400,0 V / 750 V — doğruluk ±(%1,0+2) ile ±(%0,8+3) arası; 40Hz–400Hz frekans yanıtı, sinüs dalgası için ortalama-algılamalı (average-responding) RMS gösterimi — True RMS DEĞİLDİR |
| DC Akım | 400,0 µA / 400,0 mA / 10,00 A — doğruluk ±(%0,8+3), 10A kademesinde ±(%1,2+5) |
| AC Akım | 4,000 mA / 400,0 mA / 10,00 A — doğruluk ±(%1,0+2), 10A kademesinde ±(%1,5+3) |
| Direnç | 400,0 Ω / 4,000 kΩ / 40,00 kΩ / 400,0 kΩ / 4,000 MΩ / 40,00 MΩ — doğruluk ±(%0,8+2) ile ±(%1,2+3) arası |
| Kapasitans | 400,0 nF / 4,000 µF / 40,00 µF / 400,0 µF kademelerinde doğruluk ±(%4+5); 10,00 mF kademesinde ±%10; 4,000 nF ve 40,00 nF kademelerinde ise doğruluk yalnızca REL (bağıl ölçüm) modunda geçerlidir: ±(%4+10). Not: Kapasitans ≤200nF ise doğru ölçüm için REL fonksiyonu kullanılmalıdır |
| Frekans | 10,00 Hz – 1,000 MHz — doğruluk ±(%0,1+4) |
| Sıcaklık | -40°C ~ 1000°C / -40°F ~ 1832°F, K tipi (Ni-Cr–Ni-Si) termokupl probu ile; doğruluk aralığa göre ±4°C ile ±(%2,0+4) arası değişir. ÖNEMLİ: Kutudan çıkan standart K tipi prob, üretici kılavuzuna göre yalnızca 250°C/482°F altı ölçümlerde güvenilirdir; 250°C üzerinde doğru sonuç garanti edilmez |
| Diyot testi | Açık devre gerilimi ~4,0V, test akımı ~1,4mA; silikon PN jonksiyon normal değer aralığı 0,5–0,8V |
| Süreklilik | Çözünürlük 0,1Ω; direnç ≤10Ω'da sürekli sesli uyarı, >50Ω'da sinyal yok |
| hFE | Var (PNP/NPN transistör giriş soketi üzerinden) |
| NCV | Var (temassız gerilim algılama, sesli/ışıklı uyarı) |
| Güç | 2 x 1,5V pil |
| Ürün boyutu | 175 x 83 x 53 mm |
| Sigortalar | µA/mA girişi: 0,5A/250V hızlı sigorta (Φ5x20mm); 10A girişi: 10A/250V hızlı sigorta (Φ5x20mm) |
| Tasarım standardı | IEC 61010-1:2010, IEC 61010-2-030:2010, IEC 61010-2-033:2012, IEC 61326-1:2013, IEC 61326-2-2:2013 |
7- Sıkça Sorulan Sorular
Ölçüm aralığı otomatik mi seçiliyor?
Hayır. UT39C+ manuel aralıklı (manual range) bir cihazdır; ölçüm türüne göre doğru kademe döner anahtardan elle seçilir.
AC gerilim ölçümü True RMS mi?
Hayır. Üreticinin resmi kullanım kılavuzuna göre cihaz, sinüs dalgası için kalibre edilmiş ortalama-algılamalı (average-responding) bir ölçüm yapar. Saf sinüs olmayan dalga formlarında (örn. invertör çıkışı, PWM sinyalleri) doğru sonuç vermeyebilir.
Sıcaklık ölçümü nasıl yapılır?
Kutudan çıkan K tipi termokupl probu cihazın ilgili giriş soketine takılır, dial sıcaklık konumuna alınır ve prob ölçülecek yüzeye temas ettirilir.
Cihaz gerçekten 1000°C'ye kadar mı ölçüyor?
Cihazın elektronik ölçüm aralığı -40°C ile 1000°C arasındadır, ancak kutudan çıkan standart K tipi termokupl prob üreticinin resmi kılavuzuna göre yalnızca 250°C/482°F altındaki sıcaklıklarda güvenilir sonuç verir. 250°C üzerindeki ölçümler için daha yüksek sıcaklığa uygun ayrı bir K tipi prob gerekir.
NCV nedir, nasıl kullanılır?
Kabloyu kesmeden veya devreye temas etmeden, cihazın üst ucunu prize/kabloya yaklaştırarak gerilim varlığını algılayan temassız algılama modudur.
Kaç pille çalışır?
2 adet 1,5V pil ile çalışır.
