1- Bu ürün ne işe yarar

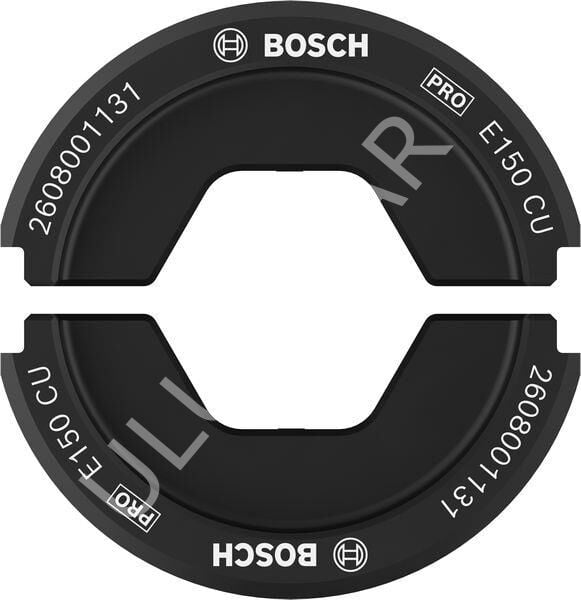

Bosch kıvırma kalıbı E150, Bosch GPH 18V-60 akülü hidrolik sıkma makinesine takılan bir sarf kalıbıdır — makine değildir. Makinenin ürettiği 60 kN'luk kuvveti kablo pabucuna doğru profilde aktaran parçadır.
Bu kalıp 150 mm² kesitli bakır kablo için, E konturunda (altıgen sıkma profili) üretilmiştir. Bosch'un tanımıyla, sıkı ve sağlam kablo bağlantıları oluşturmak için tasarlanmıştır.
2- Kimler için uygun
Bu kalıp, elinde Bosch GPH 18V-60 bulunan ve 150 mm² bakır kabloyla çalışan elektrik tesisatçıları, pano imalatçıları ve bakım ekipleri içindir. Enerji hatları, dağıtım panoları ve makine besleme kablolarında pabuç sıkan herkes doğrudan bu ölçüyü kullanır.
Kalıp seçiminde üç şey birlikte tutmalıdır: kablo kesiti, iletken malzemesi ve kontur tipi. Üçünden biri tutmazsa sıkma ya eksik kalır ya da pabucu ezer; bu yüzden makine parkınızdaki kesitlere göre kalıp setinizi tamamlamanız gerekir.
3- Hangi malzemede kullanılır
Kalıp sertleştirilmiş ve temperlenmiş çelikten üretilmiştir. Sertleştirme aşınmaya, temperleme ani kuvvet altında kırılmaya karşı direnç sağlar; yüksek presleme kuvvetiyle çalışan bir parçada ikisi birlikte gerekir. Temas yüzeyleri cilalıdır, böylece kalıp pabuç üzerinde iz ve çapak bırakmadan kapanır.
Kullanımda kalıbı makineye yerleştirin, pabucu kalıp ağzına oturtun ve sıkma çevrimini tamamlayın. Bakır ve alüminyum kablo ayrı kalıp gerektirir: alüminyum daha yumuşaktır ve farklı sıkma geometrisiyle çalışır, bu aile içinde alüminyum kalıplar DIN K konturuyla ayrı kodlarda sunulur.
4- Avantajı nedir
Doğru kalıbın kazandırdığı şey tek cümleyle şudur: ölçülebilir ve tekrarlanabilir bir sıkma. Eksik sıkmada temas direnci yükselir, bağlantı yük altında ısınır; fazla sıkmada pabucun kesiti daralır ve iletken zayıflar. Kesitine ve malzemesine uygun kalıp bu riskleri baştan kapatır.
Ürün 1 adet olarak, askı delikli karton ambalajda gelir. Diğer kesitlerdeki kalıpları ve GPH 18V-60 makinesini Ulupınar üzerinden birlikte inceleyebilir, setinizi tek seferde tamamlayabilirsiniz. Ulupınar, Bosch profesyonel sarf grubunun tamamını orijinal ve faturalı olarak sunar.
5- Kutu içeriği
- 1 x Kıvırma Kalıbı E150
6- Teknik özellikler
| Ayrıntılar | |
|---|---|
| Kontur/Uygulama | E150 |
| Büyüklüğü | 150 mm² |
| Ambalaj türü | Kağıt / Karton / Oluklu karton – Paket, tüp, askı deliği ile |
| Ambalaj içeriği | 1 Adet |
| Sevk birimi | 1 Adet |
7- Sık sorulan sorular
Hangi makineye takılır?
Bosch GPH 18V-60 akülü hidrolik sıkma makinesine (katalog kodu 06019P0100).
Hangi kablo için uygundur?
150 mm² kesitli bakır kablo pabuçları ve konnektörleri için.
E150 ne demek?
E, kontur (sıkma profili) tipini; 150 ise kablo kesitini (mm²) gösterir.
Alüminyum kabloda kullanılır mı?
Hayır. Alüminyum farklı sıkma geometrisi gerektirir; bu aile içinde alüminyum kalıplar DIN K konturuyla ayrı kodlarda sunulur.
Malzemesi nedir?
Sertleştirilmiş ve temperlenmiş çelik; temas yüzeyleri cilalı.
Ürün orijinal ve garantili mi?
Ürününüz Bosch yetkili satıcısı tarafından orijinal ambalajında ve faturasıyla gönderilir.
