1- Bu ürün ne işe yarar

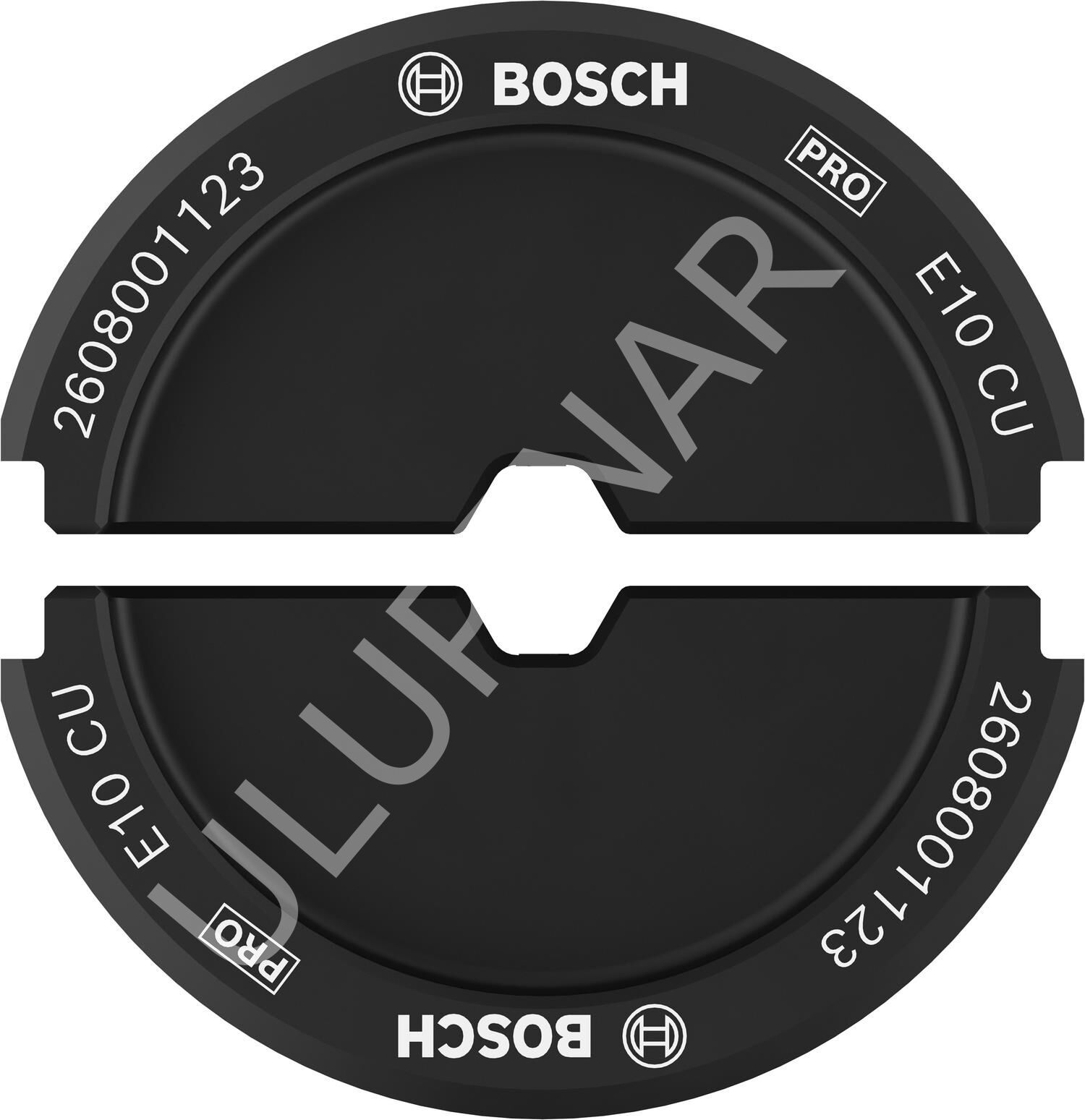

Bu ürün bir kıvırma (crimp) kalıbıdır — kıvırma makinesinin ağzına takılan, kablo pabucunu kablo üzerine sıkarak kalıcı bağlantı oluşturan değiştirilebilir parçadır. Kontur E10, kesit 10 mm², malzeme yönü bakırdır (CU = bakır).
Görevi tek cümleyle şudur: bakır kablo pabuçlarını ve konnektörlerini sıkı, sağlam ve kalıcı biçimde kabloya bağlamak.
2- Kimler için uygun
Bu kalıp; elektrik tesisat ustaları, pano imalatçıları, bakım ekipleri ve enerji-altyapı işlerinde pabuç sıkan herkes için düşünülmüştür. Hazır bir kalıp seti almak yerine işin kesitine uyan kalıbı tek tek tamamlayan kullanıcıya uygundur.
Doğru kalıp seçiminde iki şey birlikte tutmalıdır: kontur ve kesit. Kontur, kıvırma sonrası bağlantının aldığı geometrik biçimdir; kesit ise kablonun bakır alanıdır. Bu kalıp E10 konturunda ve 10 mm² kesit içindir. Yanlış kesitle yapılan kıvırma gözle doğru görünür ama elektriksel olarak hatalıdır; bu yüzden kesit eşleşmesi kalıp seçiminin ilk şartıdır.
3- Hangi malzemede kullanılır
Bakır (CU) kablo pabuçlarında ve konnektörlerinde kullanılır. Alüminyum iletken farklı bir malzeme davranışına sahiptir ve kendi kontur/kesit serisini ister; alüminyum işlerde bu kalıp tercih edilmemelidir.
Gövde sertleştirilmiş ve temperlenmiş çelikten üretilmiştir, temas yüzeyleri cilalıdır. Sert çelik yüksek kıvırma kuvveti altında ağız formunu korur; cilalı yüzey ise pabucun kalıba yapışmasını azaltarak daha temiz bir kıvırma bırakır.
4- Avantajı nedir
Ürünün asıl avantajı, işi tam ölçüsünde yapmasıdır: doğru kontur ve doğru kesit bir araya geldiğinde bağlantı ne aşırı sıkılıp bakır tellerini keser, ne de gevşek kalıp yük altında ısınır. Sert çelik gövde sayesinde kalıp ağzı yoğun kullanımda formunu uzun süre korur. Kıvırma sonrası bağlantıyı elle çekerek denemek basit ama etkili bir kontroldür; sağlam bir kıvırmada pabuç kablodan ayrılmaz.
Kalıp, katalog ve ürün etiketinde GPH 18V-60 kıvırma makinesi için işaretlenmiştir; sipariş öncesi makinenizin kalıp yuvasının bu seriyle uyumlu olduğunu Ulupınar ekibine teyit ettirmeniz en güvenli yoldur. Ürün 1 adet kalıp olarak, askı delikli ambalajında gelir; kıvırma makinesi dahil değildir. Diğer kontur ve kesit seçeneklerini Ulupınar üzerinden görebilir, Bosch orijinali ve faturalı teslimat güvencesiyle sipariş verebilirsiniz.
5- Kutu içeriği
- 1 adet Bosch kıvırma kalıbı, E10 CU (10 mm², bakır)
6- Teknik özellikler
| Ayrıntılar | |
|---|---|
| Kontur/Uygulama | E10 |
| Büyüklüğü | 10 mm² |
| Ambalaj türü | Kağıt / Karton / Oluklu karton – Paket, tüp, askı deliği ile |
| Ambalaj içeriği | 1 Adet |
| Sevk birimi | 1 Adet |
7- Sık sorulan sorular
Bu bir kıvırma makinesi mi?
Değil. Kıvırma makinesinin ağzına takılan değiştirilebilir kalıptır; makine dahil değildir.
Hangi kesit ve kontur için?
10 mm² kesit, E10 konturu.
Hangi makineye takılır?
Katalog ve ürün etiketi GPH 18V-60 kıvırma makinesini işaret eder. Sipariş öncesi makinenizin kalıp yuvasını Ulupınar ekibine teyit ettirmeniz önerilir.
Alüminyum kabloda kullanılır mı?
Hayır. Bakır (CU) iletken içindir; alüminyum kendi kontur ve kesit serisini gerektirir.
Farklı kesitte kablo için kullanabilir miyim?
Kullanılmamalı. Fazla sıkılan bağlantıda bakır telleri kesilir, az sıkılanda temas direnci kalır ve bağlantı yük altında ısınır.
Kutuda kaç adet var, orijinal ve faturalı mı?
1 adet kalıp. Bosch yetkili satıcısı Ulupınar tarafından orijinal ambalajında ve faturasıyla gönderilir.
