1- Genel Tanıtım

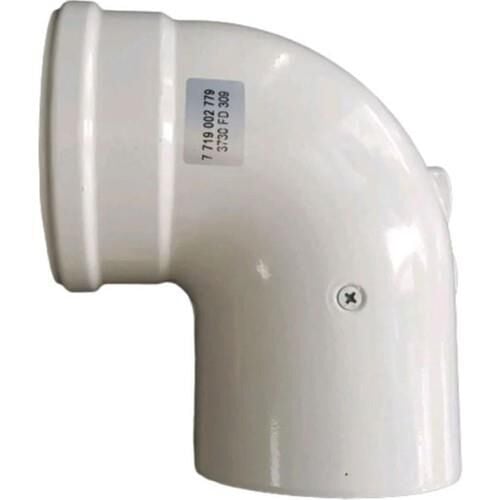

Bosch yoğuşmalı kombi baca dirseği, konsantrik (çift cidarlı) Ø 60/100 mm atık gaz tahliye sistemlerinde yön değiştirmek için kullanılan 90 derecelik bir baca parçasıdır. Halk arasında "kombi baca dirseği", "90 derece hermetik dirsek" ya da kısaca "60/100 dirsek" olarak aranır. Bosch'un resmi montaj kılavuzunda duvar tipi yoğuşmalı kombilerin atık gaz tahliyesi için tanımlanan üç sistemden biri konsantrik Ø 60/100 mm sistemdir; bu sistemin dikey ve yatay hatları "konsantrik boru uzatması parçası", "dirsek" (15° – 90°) ve "bakım ağzı" aksesuarlarıyla genişletilir.
2- Kimler İçin
Yoğuşmalı kombi montajı yapan tesisatçılar, yetkili servisler ve baca hattında yön değişikliği ya da parça yenileme ihtiyacı olan kullanıcılar içindir. Ulupınar Mühendislik, 1978'den bu yana ısıtma sistemleri ve tesisat malzemesi tedarik eden bir kuruluş olarak bu baca dirseğini Ulupınar güvencesiyle faturalı biçimde sunar.
3- Kullanım Alanları ve Uyumluluk
Dirsek, konsantrik Ø 60/100 mm hermetik baca hatlarında kullanılır. Hermetik kombilerde çift hava akım borusu temiz ve kirli havanın sirkülasyonunu sağlar; konsantrik dirsek de bu iç–dış boru yapısını koruyarak hattı yönlendirir. Bosch'un resmi kılavuzuna göre Ø 60/100 mm konsantrik atık gaz tahliyesi, dış duvar üzerinden (C13) ve çatı üzerinden (C33) çözümlerde uygulanır. Önemli: Dirsekler düz borulara göre daha fazla akış kaybı oluşturduğu için hesaplarda fiziksel uzunluklarından büyük bir "eşdeğer uzunluk" değeriyle sayılır; hattı standart setin ötesinde uzatıyorsanız, ilave edilen her dirsek toplam eşdeğer boru uzunluğuna eklenmeli ve kombinizin izin verilen maksimum değeri aşılmamalıdır. Bu hesap kombi modeline göre değiştiğinden, sipariş öncesi kombi modelinizi bize iletmenizi öneririz.
4- Öne Çıkan Özellik
Bosch'un resmi baca montaj kılavuzu, baca aksesuarının CE uygunluk beyanının bir parçası olduğunu ve bu nedenle yalnızca orijinal baca aksesuarlarının kullanılması gerektiğini belirtir. Ürünün montajı yetkili bayi tarafından yapılmalı; cihaz yerleşimi ve tadilat işleri yalnız yetkili servise yaptırılmalıdır. Ulupınar'ın deposundan faturalı olarak kargolanır.
5- Kutu İçeriği
- 1 x 90 derece konsantrik baca dirseği (Ø 60/100 mm)
6- Teknik Özellikler
| Ürün tipi | Yoğuşmalı kombi baca dirseği (konsantrik) |
| Açı | 90 derece |
| Baca sistemi / çap | Konsantrik Ø 60/100 mm |
| Kullanıldığı sistemler | Ø 60/100 mm yatay (C13) ve dikey (C33) atık gaz tahliyesi |
| Marka | Bosch |
| Site kodu | 7-738-113-496 |
7- Sıkça Sorulan Sorular
Bu dirsek hangi baca ölçüsüne takılır?
Konsantrik (çift cidarlı) Ø 60/100 mm baca hatlarına. Bosch'un resmi kılavuzunda duvar tipi yoğuşmalı kombiler için tanımlı üç sistem vardır: konsantrik Ø 60/100 mm, konsantrik Ø 80/125 mm ve tekli borulu Ø 80 mm. Bacanız 80/125 ise bu dirsek uymaz.
Dirsek eklemek baca boyunu etkiler mi?
Evet. Bosch kılavuzuna göre dönüşlerdeki akış kaybı düz borulara göre daha fazladır; bu yüzden dirsekler fiziksel uzunluklarından daha büyük "eşdeğer uzunluk" değerleriyle hesaba katılır ve ilave monte edilen her dirsek toplam eşdeğer boru uzunluğuna eklenir. İzin verilen maksimum uzunluk kombi modeline ve kullanılan yönlendirme elemanı sayısına bağlıdır.
Montajı kendim yapabilir miyim?
Hayır. Bosch'un resmi baca montaj kılavuzu ürünün montajının yetkili bayi tarafından yapılmasını, cihaz yerleşimi ve tadilat işlerinin ise yalnızca yetkili servise yaptırılmasını şart koşar. Ayrıca ısıtma cihazı ve atık gaz tahliyesi monte edilmeden önce ilgili resmi makamlara danışılması gerektiği belirtilir.
Neden orijinal Bosch baca parçası kullanmalıyım?
Çünkü baca aksesuarı, cihazın CE uygunluk beyanının bir parçasıdır; kılavuz bu nedenle yalnızca orijinal baca aksesuarlarının kullanılmasını ister.
Montajda dikkat edilecek bir nokta var mı?
Resmi kılavuza göre baca aksesuarları montaj sırasında daima dayamaya kadar geçirilmeli, contalar montajdan önce çözücü madde içermeyen bir gresle (ör. vazelin) hafifçe yağlanmalıdır. Yatay atık gaz hatları ise atık gazın akış yönüne doğru 3°'lik eğimle (metrede 5,2 cm) döşenir.
