1- Genel Tanıtım

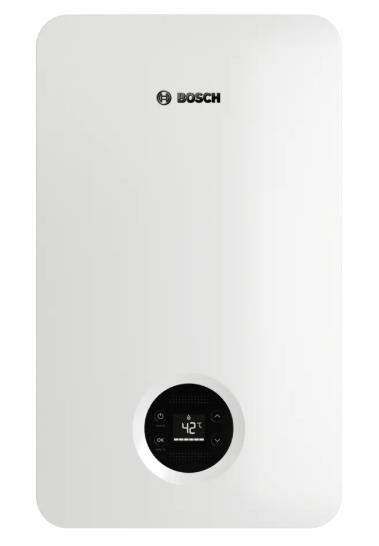

Bosch Therm 6600 S 17, doğalgazla çalışan hermetik bir gazlı şofbendir. Halk arasında "hermetik şofben", "bacalı olmayan şofben" ya da kısaca "Bosch şofben" olarak aranan bu sınıf, kombi kurmadan yalnızca kullanım suyunu anında ısıtmak isteyen konutların temel çözümüdür. 25 °C sıcaklık yükseltmede dakikada 17 litre sıcak su üretir; 5,7 – 29,5 kW aralığında modülasyon yapan brülörü sayesinde musluk debisi değiştiğinde bile su sıcaklığını korur. Cihaz oda havasından bağımsız (mühürlü yanma odalı) çalışır: yanma havasını dışarıdan alır, atık gazı Ø60/100 mm eş merkezli hermetik bacadan yine dışarı verir.
Bosch, Therm 6600 S ailesini yerden tasarruf sağlayan yeni ve kompakt bir gövdeyle tasarladı. 570 x 340 x 190 mm ölçüsündeki cihaz, eski şofbenlerin yerine geçecek şekilde geliştirildi; kullanım ömrü boyunca kendi kendini kalibre eden gaz vanası, LCD ekranlı dijital arayüz ve DC modülasyonlu fan ile donatıldı.
2- Kimler İçin
Therm 6600 S 17, sıcak su ihtiyacı yüksek olan haneler için tercih edilen büyük kapasiteli modeldir: XL yük profilinde belgelendirilmiştir ve %83 su ısıtma enerji verimliliğiyle A enerji sınıfındadır. Aynı ailenin 12 litrelik kardeşi (T6600S 12 23, sipariş no 7736507514) M yük profilinde ve 20,2 kW gücündedir; daha yoğun kullanım, daha uzun tesisat ya da birden fazla musluk düşünülüyorsa 17 litrelik model doğru seçimdir. Ulupınar Mühendislik olarak bu ürünü doğalgaz tesisatı hazır konutlar için öneriyoruz.
DİKKAT: Bu cihazın montajı, gaz-su-baca bağlantıları, elektrik bağlantısı ve ilk devreye alma işlemi Bosch montaj kılavuzuna göre yalnızca uzman ve kalifiye teknisyenler tarafından yapılmalıdır; ilk devreye alma yetkili bir uzman tarafından gerçekleştirilir. Cihaz kutusundan baca seti çıkmaz, ayrıca temin edilmelidir.
3- Kullanım Alanları ve Uyumluluk
Cihaz, C tipi hermetik baca ile çalışır ve C13, C33, C43, C53, C63, C83 montaj tiplerinde onaylıdır. Ø60/100 mm eş merkezli baca sistemiyle toplam 0,3 metre ile 10 metre arasında baca uzunluğuna izin verir; bu esneklik, mevcut baca deliği neredeyse yerinde kalacak şekilde değişim yapılmasını kolaylaştırır. Bosch'un yanma adaptasyon sistemi sayesinde kurulum sırasında manuel gaz ayarı gerekmez — tak ve çalıştır mantığıyla devreye alınır.
Therm 6600 S güneş enerjisi (solar) uygulamalarıyla ve sıcak su devirdaim sistemleriyle uyumlu çalışabilir; ekranında ayrı bir güneş enerjisi işletim göstergesi bulunur. Cihaz doğalgaz için hazır teslim edilir (T6600S 17 23); LPG'ye dönüşüm ayrıca satın alınan dönüşüm setiyle yapılır. Ayrıca uygunluk değerlendirmesi kapsamında, hacimce %20 hidrojen karışımlı doğalgazla kullanımı da test edilip onaylanmıştır.
4- Öne Çıkan Özellikler
Akıllı ateşleme sistemi ve yeni ısıtma gövdesi, 30 saniyeyi aşmayan bir ısınma süresi sağlar; 2,2 l/dak'lık düşük başlatma debisi sayesinde cihaz kısık musluk açıklığında bile devreye girer. Arkadan aydınlatmalı LCD ekran ve dört hassas tuşla su sıcaklığı 36 – 60 °C arasında derece derece ayarlanır (fabrika ayarı 60 °C), ayarlanabilir su regülatörüyle de maksimum su akışı sınırlanabilir. Elektronik ateşleme, kontrol elektrodu, çıkış suyu ve fan hava sıcaklık sensörleri, yanma havası basınç sensörü ile termostatik emniyet cihazın güvenlik donanımını oluşturur; koruma sınıfı IPX4D'dir.
Ürün, Ulupınar Mühendislik'in deposundan Ulupınar güvencesiyle faturalı olarak kargolanır. 2 yıl üretici garantisi kapsamındadır; Bosch cihaz için 10 yıl kullanım ömrü beyan eder. Ürünün verimli ve güvenli çalışması için Bosch, denetim, temizlik ve bakım işlemlerinin en az 12 ayda bir yetkili kişilerce yapılmasını şart koşar.
5- Kutu İçeriği
- Gazlı şofben (Therm 6600 S 17 / T6600S 17 23)
- Sabitleme elemanları
- Su bağlantısı aksesuarları
- Cihaz belgeleri
Cihazla birlikte verilmeyen, ihtiyaca göre ayrıca satın alınması gereken parçalar: hermetik baca setleri ve uzatmaları, gaz türü dönüşüm seti (LPG) ve donma önleme kiti.
6- Teknik Özellikler
| Model | Therm 6600 S 17 |
| Tip tanımı | T6600S 17 23 |
| Sipariş numarası | 7736507516 |
| Cihaz tipi | Duvara montaj, oda havasından bağımsız (hermetik) gazlı şofben |
| Gaz türü | Doğalgaz (G20) — LPG dönüşümü aksesuar setiyle |
| Sıcak su kapasitesi (Δt = 25 °C) | 17 l/dk |
| Maks. anma ısı gücü | 29,5 kW |
| Min. anma ısı gücü | 5,7 kW |
| Modülasyon aralığı | 5,7 – 29,5 kW |
| Isıl yük (maks. / min.) | 32,0 / 6,0 kW |
| Verim (%100 / %30 nominal yükte) | %92 / %95 |
| Su ısıtma enerji verimliliği (ηwh) | %83 |
| Enerji verimlilik sınıfı | A |
| Beyan edilen yük profili | XL |
| Yıllık yakıt tüketimi (AFC) | 18 GJ |
| Isınma süresi | ≤ 30 sn |
| Başlatma / durdurma su debisi | 2,2 / 1,8 l/dk |
| Su işletme basıncı | 0,1 – 12,0 bar |
| Maksimum debide min. işletme basıncı | 1 bar |
| Kullanım suyu sıcaklık aralığı | 36 – 60 °C (fabrika ayarı 60 °C) |
| Maks. sıcaklık yükseltme | 25 K |
| Gaz bağlantısı | G3/4" |
| Doğalgaz (G20) giriş basıncı | 20 mbar |
| Doğalgaz tüketimi | 3,4 m³/saat |
| Cihaz kategorisi | II2HY203R (hacimce %20 hidrojen karışımlı doğalgaz onaylı) |
| Baca tipi | C13, C33, C43, C53, C63, C83 |
| Eş merkezli baca ölçüsü | Ø 60/100 mm |
| Baca uzunluğu (min. / maks.) | 0,3 m / 10 m |
| Maks. atık gaz sıcaklığı | 160 °C |
| Elektrik beslemesi | 230 V / 50 Hz |
| Maks. elektrik gücü tüketimi | 50 W |
| Koruma sınıfı | IPX4D |
| Ses gücü seviyesi (iç ortam) | 60 dB |
| Ölçüler (Y x G x D) | 570 x 340 x 190 mm |
| Ateşleme | Elektronik |
| Ürün Kimlik No. (CE) | 805848 |
| Kullanım ömrü | 10 yıl |
| Garanti | 2 yıl üretici garantisi |
7- Sık Sorulan Sorular
Kutudan baca seti çıkıyor mu?
Hayır. Bosch'un teslimat kapsamı; şofben, sabitleme elemanları, su bağlantısı aksesuarları ve cihaz belgelerinden oluşur. Hermetik baca setleri ve uzatmalar cihazla birlikte verilmez, ayrıca temin edilir. LPG dönüşüm seti ve donma önleme kiti de ayrı aksesuardır.
17 litre ne demek, ailem için yeterli mi?
17 l/dk değeri, suyu 25 °C ısıtırken cihazın dakikada üretebildiği sıcak su miktarıdır. Bu, ErP'ye göre XL yük profiline karşılık gelir ve sıcak su ihtiyacı yüksek haneler için tasarlanmıştır. Daha küçük ihtiyaçlar için aynı ailenin 12 litrelik modeli (7736507514) bulunur.
Montajı kendim yapabilir miyim?
Hayır. Bosch montaj kılavuzu; montajı, gaz-su-baca bağlantılarını, elektrik bağlantısını ve ilk devreye alma işlemini yalnızca uzman ve kalifiye teknisyenlere bırakır. İlk devreye alma, cihazın doğru kullanımını da anlatacak onaylı bir uzman tarafından yapılmalıdır.
Doğalgaz dışında tüpgazla çalışır mı?
Cihaz doğalgaz için hazır teslim edilir (tip tanımı T6600S 17 23; "23" doğalgaz cihaz kitini gösterir). LPG'ye geçiş, ayrıca satın alınan gaz türü dönüşüm setiyle ve yalnızca uzman-yetkili servis tarafından yapılır.
Baca ne kadar uzun olabilir?
Ø 60/100 mm eş merkezli hermetik baca ile toplam uzunluk en az 0,3 m, en çok 10 m olabilir. Hesapta her dirseğin eş değer uzunluğu dikkate alınır: 90° dirsek 2 m, 45° dirsek 1,6 m sayılır.
Su sıcaklığını kaç dereceye ayarlayabilirim?
Kullanım suyu sıcaklığı 36 °C ile 60 °C arasında ayarlanır; fabrika ayarı 60 °C'dir. Sıcaklığın gereken en düşük değere ayarlanması enerji ile su tüketimini azaltır ve yanma odasında kireç birikimi olasılığını düşürür.
Bakım gerekli mi, garantisi ne kadar?
Ürün 2 yıl üretici garantisi kapsamındadır ve Bosch 10 yıl kullanım ömrü beyan eder. Denetim, temizlik ve bakım işlemleri en az 12 ayda bir, yetkili kişilerce yapılmalıdır.
